·             流量：12.5-160m3/h

·             揚程：13-68m

·             電機功率：1.5-37kw

·             轉速：2900、2950r/min

·             價格：0.35-2.99萬

TS型不銹鋼臥式?jīng)_壓離心泵采用不銹鋼板中壓脹形焊接等先進工藝制成,是國內首創的新一代離心泵,可替代傳統小口徑1S泵和一般的耐腐蝕泵。其具有外形美觀、結構輕巧、高效節能、經久耐用和耐輕腐蝕、低噪音等特點。

性能參數

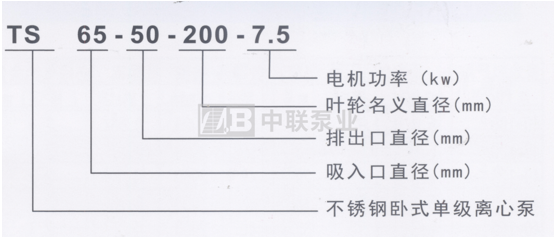

TS型不銹鋼臥式單級離心泵型號意義及應用范圍：

 TS臥式不銹鋼單級離心泵是一種適應范圍較廣的多功能產品,可以輸送各種包括水或工業液體在內的不同介質,適用于不同溫度、流量和壓力范圍。其典型應用主要包括以下方面：

       供水：水廠過濾、輸送及分區送水和主管增壓；

       工業增壓：流程水系統、清洗系統；

       工業液體輸送：鍋爐給水、冷凝系統、冷卻和空調系統、機床配套、酸堿輸送；

       水處理：蒸餾系統或分離器、游泳池等；

       農田灌溉、石油化工、醫藥衛生等。

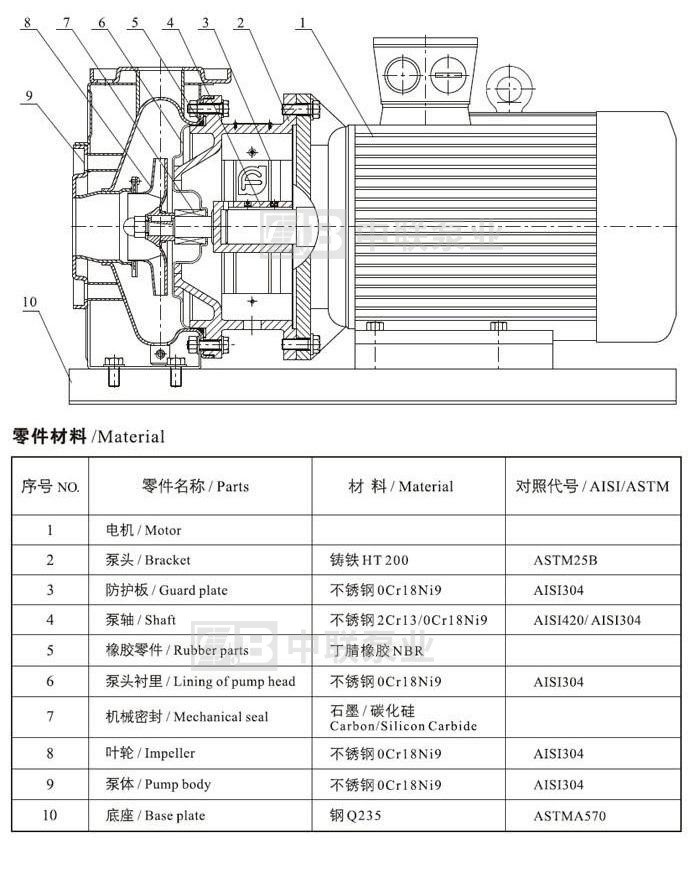

TS型不銹鋼臥式單級離心泵結構圖及安裝運行條件：

x 1、安裝條件

       TS臥式不銹鋼單級離心泵為泵軸直聯型聯結，由泵、泵軸和標準電機組成：

       1）泵應安裝在通風且防冰凍的地方；

       2）泵的安裝要保證在使用時泵不受系統管路的張力影響；

       3）如果泵安裝在戶外，必須配置合適的外罩以防止電氣元件進水或凝露；

       4）為了方便于檢查和維修，在機組的周圍應必須留有足夠的空間；

       5）電氣接線裝置應保證泵不受缺相、電壓不穩、漏電和過載的損害；

       6）泵應水平安裝在基座上，水平方向為泵的吸入口，垂直方向為泵的排出口。

       2、運行條件

       清潔、稀薄、非易燃易爆并不含有固體顆粒和纖維的液體；

       溫度在-20℃至+100℃之間的液體；

       環境溫度高+40℃；

       高海拔1000米；

       系統高壓力10bar。

       3、電機組成

       電機為全封閉、風冷式二極標準電機；

       防護等級：IP55；

       絕緣等級：F；

       標準電壓：50Hz 1×220V 3×380V

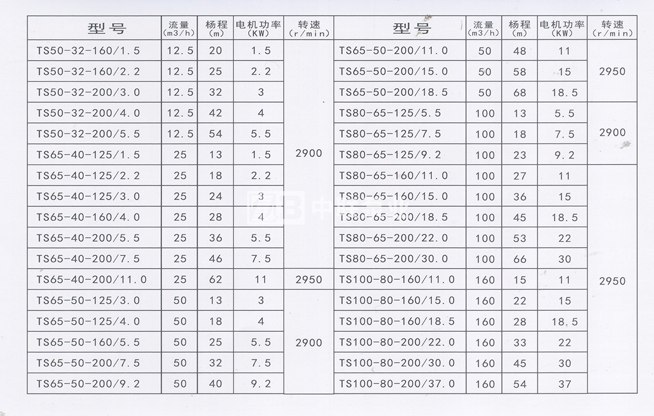

TS型不銹鋼臥式單級離心泵性能參數：
